Калуп за штанцањеје основни производни алат који се користи у аутомобилској индустрији, ваздухопловству, производњи апарата, електронике, хардвера и структурних компоненти. Уређује тачност димензија, дефиницију површине и поновљивост процеса штанцања метала. У савременим индустријским екосистемима где производња великог обима зависи од конзистентности и стабилности процеса, калуп за штанцање постаје темељ на коме се граде скалабилност производње и обезбеђење квалитета.
Сврха овог чланка је да испита како прецизност калупа за штанцање директно утиче на квалитет формирања, животни циклус производње и производне перформансе. Кроз анализу техничких спецификација, структурну рашчламбу и процену оријентисану на процес, овај садржај пружа свеобухватну референцу за стручњаке за набавку, индустријске инжењере и глобалне купце који желе да разумеју одлучујуће механизме који стоје иза перформанси алата за штанцање. Дискусија је проширена на четири главна чвора како би се осигурала дубина и јасноћа структуре, покривајући избор материјала, механичку конфигурацију, тачност процеса, свакодневна разматрања о примени и кључне тачке процене за набавку.

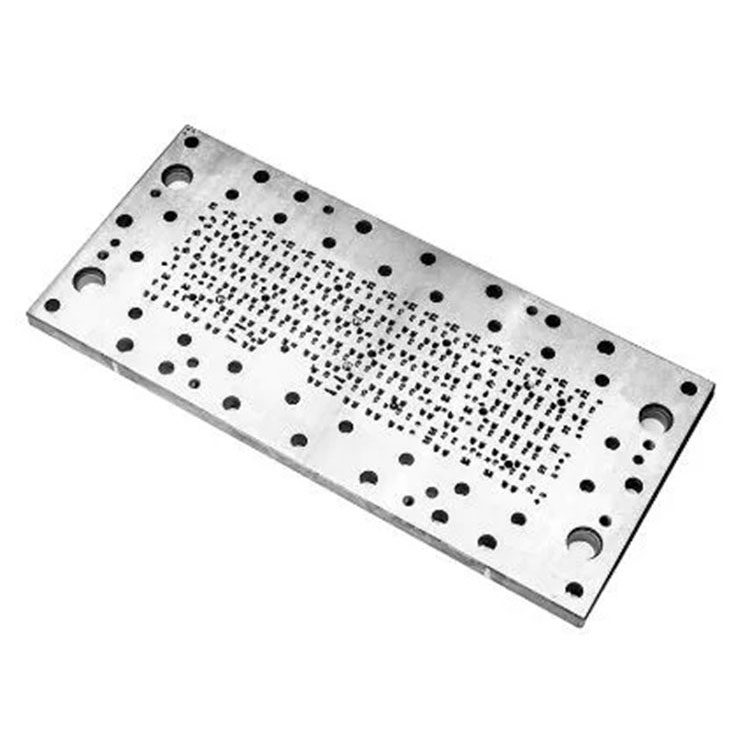

Калуп за штанцање се обично састоји од плоча за матрице, пробоја, плоча за скидање, стубова за вођење, чаура, опруга, подложних плоча и причвршћивача. Комплетан склоп функционише као координирана структура способна да пренесе силу притиска у контролисану деформацију лимова. Прецизна обрада, контрола геометрије шупљина, дисциплина толеранције и конфигурације специфичне за тип (једнопроцесне, прогресивне, трансферне, сложене) одређују стабилност сваког циклуса штанцања.
Испод је консолидована референтна табела параметара која представља стандардне индустријске конфигурације калупа за штанцање које се обично користе у окружењима за производњу лима:
| Категорија параметра | Типични опсег спецификација |
|---|---|
| Дие Материал | СКД11, ДЦ53, Цр12МоВ, карбид, Х13 |
| Тврдоћа (након топлотне обраде) | ХРЦ 58–62 |
| Основни материјал калупа | С50Ц, 45#, А3 челик |
| Дебљина плоче | 20–80 мм у зависности од пресека |
| Толеранција обраде | ±0,005–±0,02 мм у зависности од карактеристике |
| Храпавост површине (критични делови) | Ра 0,2–0,6 μм |
| Тачност водећих стубова/водеће чауре | Унутар 0,005–0,01 мм |
| Животни век ударца (челични лим) | 300.000–2.000.000 удараца у зависности од материјала |
| Дие Цлеаранце | 3–12% дебљине лима (зависно од материјала) |
| Опције типа структуре | Једнопроцесни, прогресивни, трансферни, сложени |
| Одговарајућа дебљина лима | 0,2–6,0 мм у зависности од носивости |
Са овим дефинисаним параметрима, сваки следећи одељак истражује како се прецизно инжењерство унутар калупа за штанцање претвара у поуздану индустријску производњу.
Перформансе калупа за штанцање почињу са инжењерским основама: материјалима, термичким процесима и унутрашњом архитектуром алата. Врхунски индустријски калупи бирају легиране челике који се одликују отпорношћу на хабање, чврстоћом на притисак и стабилношћу димензија. Топлотна обрада калибрише тврдоћу материјала да издржи милионе понављајућих удара без деформације. Правилно темпериране компоненте за штанцање дуже одржавају оштрину ивица, побољшавају течење метала и отпорне су на микро-стругање.
Квалитет термичке обраде директно утиче на дуготрајан живот калупа. Равномерна дистрибуција тврдоће по шупљини, пробоју и радним површинама спречава концентрацију напрезања која би иначе изазвала рани замор. Брушење, сечење жице и високо прецизно ЦНЦ глодање побољшавају геометрију површине како би подржали стабилно понашање трења. Прецизно постављање уметака, плоча и носећих конструкција успоставља уједначеност оптерећења када рам за пресу примењује силу надоле.
Системи водећих стубова одређују тачност смера при затварању калупа. Високо прецизне чауре омогућавају контролисано вертикално померање, спречавајући неусклађеност матрице која би изазвала неравнине, убрзано хабање алата или отпад. Опруге и цилиндри са азотом регулишу силу скидања, помажући избаченим деловима да одрже конзистентност геометрије. Плоче за ојачање распоређују енергију удара преко основе калупа, подржавајући дуговечност структуре током континуиране производње великом брзином.
За индустрије у којима толеранције остају мале, мала одступања у размаку матрице или поравнању пробоја могу створити нестабилност током хиљада циклуса. Сходно томе, правилан дизајн структуре обезбеђује стабилне димензије, смањено одржавање и доследне перформансе штанцања.
Тачност димензија је одлучујући фактор способности калупа за штанцање. Перформансе се одређују колико доследно калуп одржава геометрију шупљине, поравнање пробоја и размак матрице током континуираних производних циклуса. Сваки процес штанцања производи нагомилане обрасце хабања; према томе, дизајн калупа мора да предвиди дуготрајна радна напрезања.
Дисциплина толеранције је централна за усаглашеност производа. Варијације од само неколико микрона у критичним пресецима могу променити понашање формирања, утичући на углове савијања, положаје рупа, профиле прирубница и равност. Током операција велике брзине, површине алатног челика наилазе на контакт трења са лимом, чинећи храпавост површине и путеве подмазивања кључним детерминантама стабилности.
Прогресивни калупи за штанцање појачавају овај захтев. Са више станица које су распоређене у низу, свака фаза формирања зависи од прецизног додавања траке и прецизног напредовања корака. Ако једна станица одступа од предвиђене геометрије, коначни производ може показати кумулативне грешке. Калупи за пренос захтевају синхронизовано кретање делова, што значи да локација ударца и механизми за подизање морају одржавати глатке путање кретања.
Размак матрице утиче на понашање ломова металних лимова током смицања. Превелик зазор изазива неравнине и лош квалитет ивица, док недовољан зазор убрзава хабање пробоја. Када је правилно калибрисан, зазор обезбеђује чисто смицање уз минимално оптерећење алата. Дизајн полупречника углова такође утиче на нивое концентрације напона унутар калупа и дела.
Тачност даље управља дистрибуцијом дебљине током процеса дубоког извлачења. Уравнотежен притисак између пробоја и матрице спречава гужвање, кидање или стањивање. За операције формирања које захтевају глатку закривљеност, завршна обрада површине калупа и конзистентност контакта одређују визуелни квалитет сваке излазне компоненте.
У глобалним производним ланцима снабдевања, поновљивост дефинише да ли калуп за штанцање може да издржи велике наруџбине без варијација. Инжењеринг калупа високе прецизности стога постаје незаменљив за индустрије које захтевају доследност у серијама, производним линијама и локацијама фабрике.
На животни циклус калупа за штанцање утиче не само његов дизајн већ и праксе управљања. Правилна процена пре пуштања у рад, рутинско одржавање током рада и структурисана замена хабајућих компоненти доприносе дугорочној стабилности.
Током валидације пре производње, провере димензија потврђују тачност шупљине, вертикалност пробоја, расподелу зазора матрице и глаткоћу система вођица. Тачност постављања између плоча обезбеђује равномерну расподелу притиска под оптерећењем. Инжењери спроводе пробно жигосање да би проценили услове шиљака, прелазе формирања, понашање при отпуштању делова и поузданост увлачења траке. Ако се појаве аномалије, врше се фина подешавања радних површина, рељефа углова, ивица ударца или положаја пилота.
Одржавање током радних циклуса укључује подмазивање, преглед ивица ударца, интервале замене опруга и затезање компоненти за причвршћивање. Препознавање раних знакова хабања смањује неочекиване кварове. Праћење поравнања и глаткоће водећих стубова спречава угаоно померање које може да угрози прецизност. Данашње фабрике често користе евиденцију производње за праћење броја удараца, циклуса замене и трендова кварова.
Компоненте за хабање као што су ударци, уметци и скидачи прате израчунате распореде замене. Поновно брушење продужава радни век уз очување геометрије. Када поновно брушење постане недовољно, нови уметци враћају тачност. Површински третмани као што су нитрирање или ПВД премази смањују трење и јачају отпорност на хабање, побољшавајући стабилност штанцања у условима велике брзине или великог оптерећења.
Планирање производње такође обликује ефикасност калупа. Избор одговарајуће структуре — једнопроцесне, прогресивне, трансферне или сложене — одређује да ли је излазна брзина усклађена са обимом поруџбине и сложеношћу дела. Одговарајући капацитет калупа са машином за пресовање обезбеђује уравнотежену расподелу силе и избегава преоптерећење.
Добро вођени калупи пружају дуг радни век, ниже стопе отпада и стабилну усклађеност у хиљадама или милионима потеза. За одељења набавке, разумевање управљања животним циклусом пружа основу за процену способности добављача и пројектовање дугорочне оперативне ефикасности трошкова.
Производни тимови зависе од критеријума одабира који усклађују спецификације калупа са циљевима производње. Процена калупа за штанцање захтева анализу карактеристика лима, геометрије компоненти, толеранције и компатибилности машине за пресовање. Захтеви за формирање сваког дела диктирају да ли је прогресивни, трансферни или једнопроцесни калуп одговарајући.
Лоше усклађени типови калупа ометају продуктивност. На пример, компоненте високе сложености које захтевају више фаза имају користи од прогресивних структура, док велики структурни делови могу захтевати конфигурације преноса. Једноставне рупе или резови могу користити једнопроцесне станице за економичност. Инжењери морају да процене дебљину, затезну чврстоћу и карактеристике савијања метала да би одредили одговарајуће зазоре и снагу ударца.
Решавање проблема током производње укључује дијагностиковање проблема са неравнинама, деформације делова, одступања материјала од опруге или неусклађености увлачења. Неравнине обично указују на неправилан зазор или хабање ударца. Деформација је често резултат неуравнотежене расподеле притиска или непрецизних површина матрице. Опруга-назад захтева подешавања геометрије формирања, прелаза или углова савијања. Проблеми са храњењем потичу од неусклађености вођице траке, непрецизности пилота или недоследних особина намотаја материјала.
Инжењери одржавају документацију за сваки калуп, бележећи модификације, интервале ремонта и оперативну статистику. Детаљни дневници подржавају следљивост и омогућавају дугорочну оптимизацију. Приликом скалирања производње, тимови процењују заменљивост калупа како би се обезбедио реплицирање производње у различитим постројењима. Стандардизовање компоненти као што су стубови за вођење, опруге и завртњи побољшавају предвидљивост током замене делова.
Интерне ревизије испитују уједначеност тврдоће, стабилност структуралног причвршћивања, конзистентност геометрије шупљине и путање кретања траке. Ове праксе осигуравају да калупи за штанцање остају стабилни чак и при континуираним операцијама велике брзине.
Испод су два уобичајена питања о избору и примени калупа за штанцање:
П1: Како се бира зазор матрице за различите металне лимове?
А1: Размак матрице зависи од дебљине лима, затезне чврстоће и карактеристика обликовања. Тврђи материјали захтевају нешто веће зазоре да би се спречио замор удараца, док мекши метали могу користити чвршће празнине за чистије смицање. Инжењери обично наводе проценте зазора у распону од 3–12% дебљине лима, прилагођавајући се на основу уочених нивоа неравнина, прогресије хабања ударцем и тенденција деформације ивица.
П2: Зашто прогресивна прецизност калупа утиче на коначне провере делова?
А2: Прогресивни калупи се ослањају на прецизно поступно храњење, при чему свака станица утиче на наредне фазе формирања. Ако једна станица одступи у профилу, преко траке се акумулирају неусклађеност храњења или грешке у геометрији. Ово доводи до позиционих нетачности, димензионалног померања или непотпуног обликовања. Континуирана прецизност на свим станицама осигурава да свака фаза допуњује следећу, производећи конзистентне делове у великим количинама.
Избор калупа за штанцање и решавање проблема стога захтевају детаљно техничко разумевање, структурну свест и пажљиво посматрање процеса.
Индустријско штанцање се ослања на калупе пројектоване са прецизношћу, издржљивошћу и радном стабилношћу. Од избора материјала и структуралног интегритета до тачности димензија, управљања животним циклусом и решавања проблема у процесу, сваки елемент инжењеринга калупа доприноси доследним резултатима обликовања. Произвођачи који траже поузданост током дугих производних циклуса зависе од калупа који одржавају геометрију под сталним притиском. Тимови за набавку имају користи од разумевања критеријума за процену који разликују добро пројектоване калупе од нестабилних.
